从打样到量产，FPC线路板在电子产品开发中的重要性和发展前景

I. 什么是FPC线路板打样？

FPC线路板(Flexible Printed Circuit Board)是一种由柔性材料制成的印刷电路板，具有轻薄、柔韧、耐弯曲等特点。它广泛应用于手机、平板电脑、可穿戴设备、汽车电子等领域，作为电子产品的核心部件之一。

FPC线路板的作用是连接和控制电子产品中的各个模块，实现信号传输和电力供应等功能。由于其轻薄、柔韧的特点，FPC线路板可以轻松地适应各种形状和曲率，从而满足不同电子产品的设计需求。

FPC线路板打样是指根据客户提供的设计方案，制作出一块或多块FPC线路板样品，以供客户进行测试和验证。其流程一般包括以下几个步骤：

1. 客户提供产品设计图纸和要求，确定FPC线路板的尺寸、形状、材料等参数。

2. 根据客户要求，设计FPC线路板的电路图和布局，并进行仿真分析，确保设计的可行性和稳定性。

3. 制作FPC线路板的原型样片，通常采用柔性印刷工艺，将电路图案直接印在FPC材料上。

4. 对原型样片进行测试和验证，检查其性能和可靠性是否符合要求。如果存在问题，需要及时调整设计和制作过程。

5. 确认样品合格后，进行大批量生产，并交付给客户使用或进一步加工。

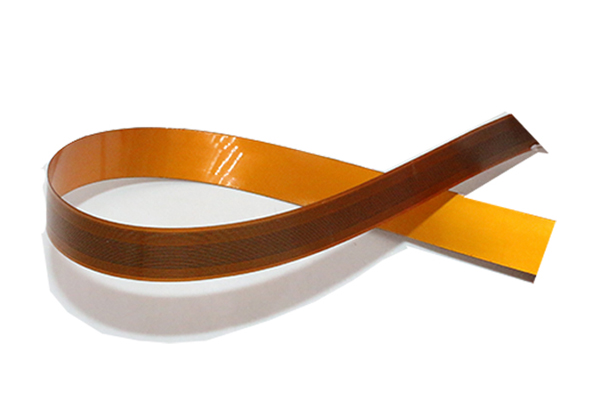

FPC柔性电路板

II. FPC线路板打样的重要性

FPC线路板打样在产品开发中具有非常重要的作用，它可以帮助企业降低研发成本、缩短产品开发周期、提高产品质量和可靠性。具体来说，FPC线路板打样的重要性体现在以下几个方面：

1. 降低研发成本

传统的电子产品研发过程中，需要进行多次试制和测试，以验证设计的可行性和稳定性。这不仅需要耗费大量的时间和人力成本，还需要投入大量的资金。而通过进行FPC线路板打样，可以在最短时间内验证产品的性能和可靠性，从而减少后续的研发成本和风险。

2. 缩短产品开发周期

FPC线路板打样可以快速制作出样品，让设计师和工程师可以尽早地了解产品的性能和问题所在，及时进行调整和优化。这样可以大大缩短产品开发周期，提高产品的上市速度和竞争力。

3. 提高产品质量和可靠性

FPC线路板打样可以通过模拟实际使用环境，提前发现和解决产品中可能存在的问题，从而提高产品的品质和可靠性。此外，FPC线路板打样还可以帮助企业更好地了解目标市场的需求和反馈，为后续的产品改进提供有力支持。

4. 增强客户信心

通过FPC线路板打样，企业可以为客户提供高质量的样品，让客户对产品的设计和性能有更深入的了解和认识。这样可以增强客户的信心和满意度，促进企业的长期合作和发展。

综上所述，FPC线路板打样在产品开发中具有非常重要的作用，可以帮助企业降低研发成本、缩短产品开发周期、提高产品质量和可靠性，增强客户信心。因此，企业在进行电子产品研发时，应该充分重视FPC线路板打样的工作。

III. FPC线路板打样的步骤和流程

FPC线路板打样是指根据客户提供的设计方案，制作出一块或多块FPC线路板样品，以供客户进行测试和验证。下面是FPC线路板打样的详细步骤和流程：

一、FPC线路板打样的前期准备工作

在进行FPC线路板打样之前，需要做好以下几个准备工作：

1. 与客户充分沟通，了解客户的需求和要求，确定FPC线路板的尺寸、形状、材料等参数。

2. 根据客户要求，设计FPC线路板的电路图和布局，并进行仿真分析，确保设计的可行性和稳定性。

3. 准备必要的设备和材料，包括FPC生产线、柔性印刷机、光刻机、蚀刻机、化学试剂等。

4. 建立质量管理体系，制定严格的质量控制标准和流程，确保样品的质量和可靠性。

二、FPC线路板打样的设计和制作流程

1. 制作原理图：根据客户提供的电路图和布局，制作出FPC线路板的原理图。

2. 制作Gerber文件：将原理图转换成Gerber文件，用于制造FPC线路板。

3. 制作菲林：将Gerber文件印制到菲林上，形成光刻胶层的图案。

4. 曝光：将菲林放在光刻机上，通过光刻技术将图案转移到光刻胶层上。

5. 蚀刻：将光刻胶层上的图案蚀刻掉，形成电路图形。

6. 化学处理：对蚀刻后的电路图形进行化学处理，去除不需要的部分。

7. 钻孔：在FPC线路板上钻孔，用于安装电子元器件。

8. 贴膜：在FPC线路板上贴上保护膜和焊盘，用于焊接和连接。

9. 检验：对制作好的FPC线路板进行检验，检查其性能和可靠性是否符合要求。

三、FPC线路板打样的测试和验证流程

1. 电性测试：对FPC线路板进行电性测试，检查其导通性和信号传输是否正常。

2. 耐久性测试：对FPC线路板进行耐久性测试，模拟实际使用环境，检查其寿命和可靠性。

3. 可靠性测试：对FPC线路板进行可靠性测试，检查其在不同温度、湿度、震动等条件下的表现。

4. 生产验证：将通过测试的FPC线路板用于批量生产，验证其性能和可靠性是否稳定可靠。

单面柔性电路板

IV. FPC线路板打样的注意事项

FPC线路板打样是电子产品开发过程中非常重要的一环，它可以帮助企业降低研发成本、缩短产品开发周期、提高产品质量和可靠性。在进行FPC线路板打样的过程中，需要注意以下几个问题：

1. 设计合理性：FPC线路板的设计应该合理，符合客户的需求和要求。设计师需要充分考虑电路的稳定性、可靠性、可制造性和可维护性等因素。

2. 材料选择：FPC线路板的材料应该选择高质量的材料，具有优异的电性能、机械性能和化学稳定性。常用的材料包括聚酰亚胺膜、聚酯薄膜、玻璃纤维布等。

3. 制作工艺：FPC线路板的制作工艺应该精细，每个步骤都应该严格按照工艺要求进行操作。特别是在光刻、蚀刻、化学处理等环节中，需要控制好温度、时间和化学药品的使用量等因素。

4. 检验标准：FPC线路板的检验标准应该严格，每个环节都需要进行检验和测试。只有通过严格的检验才能保证样品的质量和可靠性。

5. 与客户沟通：在进行FPC线路板打样之前，需要与客户充分沟通，了解客户的需求和要求，及时调整设计方案和制作流程。同时，还需要向客户提供样品的相关信息和报告，让客户对样品进行验证和评估。

如何保证FPC线路板打样的质量和可靠性？

为了保证FPC线路板打样的质量和可靠性，可以采取以下措施：

1. 建立质量管理体系：制定严格的质量控制标准和流程，包括原材料采购、生产加工、检验测试等方面，确保每个环节都符合要求。

2. 采用高质量材料：选择优质的原材料供应商，确保原材料的质量稳定可靠。

3. 精细制作工艺：采用先进的制作工艺和设备，严格控制每个步骤的操作，确保制作的FPC线路板具有优异的电性能、机械性能和化学稳定性。

4. 严格检验标准：建立严格的检验标准和流程，对每个环节进行检验和测试，确保样品的质量和可靠性。

5. 不断改进：定期对制作流程进行评估和改进，发现问题及时解决，不断提高FPC线路板打样的质量和可靠性。

VI. 结论与展望

FPC线路板打样在电子产品开发中具有非常重要的作用，它可以帮助企业降低研发成本、缩短产品开发周期、提高产品质量和可靠性。随着电子产品的不断发展和普及，FPC线路板的需求量也在不断增加。因此，FPC线路板打样的发展前景非常广阔。

未来几年，FPC线路板打样的发展趋势主要包括以下几个方面：

1. 高精度和高密度制造：随着电子产品的不断升级和功能增多，对FPC线路板的要求也越来越高。未来FPC线路板打样将更加注重高精度和高密度制造，以满足客户的需求。

2. 柔性化设计：随着可弯曲屏幕、可折叠手机等产品的广泛应用，FPC线路板的设计也将趋向柔性化，以适应不同形状和尺寸的产品。

3. 高性能材料应用：为了提高FPC线路板的电性能和机械性能，未来将更多地采用高性能材料，如碳纤维复合材料、石墨烯等。

4. 自动化生产：未来FPC线路板打样将更多地采用自动化生产线，以提高生产效率和质量稳定性。

5. 绿色环保：在未来的发展中，FPC线路板打样将更加注重环保和可持续发展，采用更加环保的材料和工艺，减少对环境的影响。

总之，未来FPC线路板打样的发展前景非常广阔，需要不断创新和发展，以适应市场的需求和技术的变化。
